光軸支撐
R101002000 力士樂光軸支撐
型號：R101002000
軸徑：20mm
軸支撐材料：鋁
軸材料：調質鋼軸h6
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R101002000 力士樂光軸支撐：鋼軸帶安裝好的軸支撐。訂貨型號后面2位可以是：00=調質鋼軸h6 01=調質鋼軸h7 30=耐腐蝕鋼軸h6 31=耐腐蝕鋼軸h7 60=鍍硬鉻調質鋼軸h6 61=鍍硬鉻調質鋼軸h7

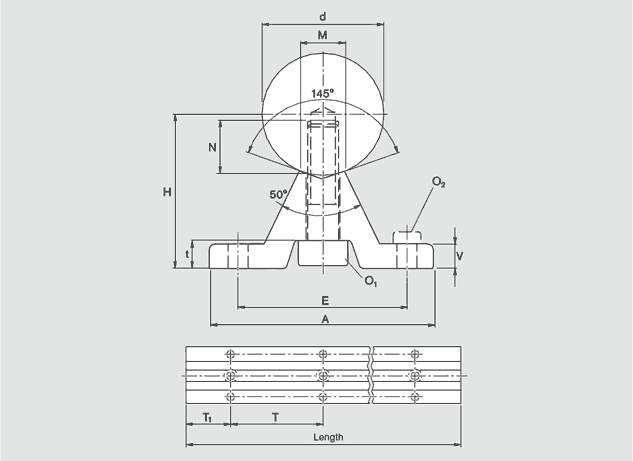

單位：mm
| ød | 20 |
| H1) ±0.1 |
32 |
| A | 52 |
| V | 6 |
| M | 8.3 |
|
O1 DIN6912-8.8 |
M6*25 |
| N | 11 |
| E | 37 |
| t | 7 |
| O2 2) DIN6912-8.8 | M6X16 |
| T3) | 1型：100 |
| 2型：150 | |
| 重量：（KG/m) | 3.8 |
1)用公稱尺寸“d”和約 50 mm 長的檢測軸測量。平行度為 0.1 mm 至 1800 mm 的長度請?jiān)儐枴?/p>
2)僅適用于擰入鋼螺紋或鑄鐵螺紋。
3)1 型：在橫向載荷正對滾珠導套開口和載荷接近額定載荷時。
2 型：用于一般要求。
