R108761220 力士樂直線導套組件
品牌：博世力士樂
部件號：R108761220
軸徑：12mm
類型：直線導套組件帶超級滾珠導套A串聯
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片

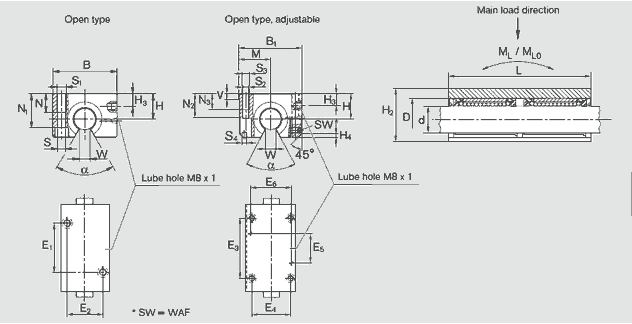

R108761220 力士樂直線導套組件結構：
● 輕型精密串聯軸承座 (鋁)
● 兩個超級滾珠導套 a
● 兩個前置式密封圈
● 定位邊 (在開式可調串聯直線導套組件中)
● 可補充潤滑
| ød | 12 | |
| D | 22 | |
| H 2) (+0.008,-0.016) | 18 | |
| H2 | 30 | |
| H3 | 10 | |
| M2) ±0.01 | 21.5 | |
| B | 42 | |
| B1 | 43 | |
| L | 76 | |
| E13) ±0.15 | 40 | |
| E23) ±0.15 | 30 | |
| E3 3）±0.15 | 56 | |
| E43) ±0.15 | 32 | |
| E5 | 24 | |
| E6 | 34 | |
| S 4) | 5.3 | |
| S1 | M6 | |
| S25) | 4.3 | |
| S3 | M5 | |
| S46) | 4 | |
| N | 13 | |
| N1 | 25 | |
| N2 | 16.5 | |
| N3 | 11 | |
| V | 5 | |
| SW | 2.5 | |
| W7) | 6.5 | |
| H4 | 1.5 | |
| 角度a(0) | 66 | |
| 徑向間隙 | +28 -1 |
|
| 額定載荷4) （N) C | 1720 | |
| 額定載荷4) （N) C0 | 1020 | |
| 縱向傾覆力矩（Nm)ML | 11 | |
| 縱向傾覆力矩（Nm)ML0 | 7 | |
| 重量（KG) | 0.22 |
額定動載荷是以100000米行程為基準確定的，如果以50000米行程為基準，則表中的C值乘以系數1.26.
