絲杠螺母

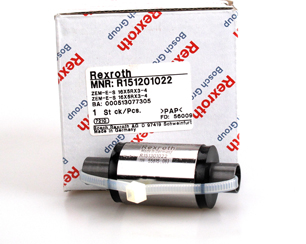

R151201022力士樂螺母ZEM-E-S20x5Rx3-5
公稱直徑：20
導程：5R（R=右旋，L=左旋）
滾珠直徑：3
螺母內的螺旋圈數：5
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R151201022力士樂螺母ZEM-E-S20x5Rx3-5是圓柱式單螺母
標準系列是力士樂安裝尺寸
該型號帶標準密封，還可供貨加強型密封
帶軸向間隙或縮減的軸向間隙，預緊 2%; 3%; 5%
用于精密滾壓絲杠 SN-R；公差等級 T5、T7、T9
部分產品有左旋螺紋的款式可供訂貨

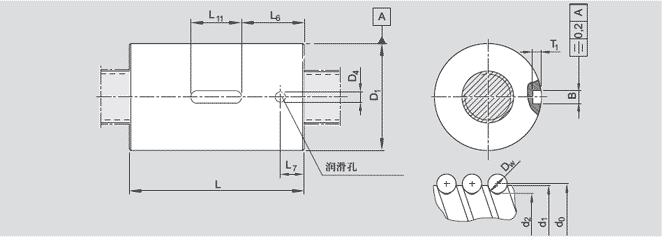

| d1 | 15.0 | |
| d2 | 12.9 | |
| D1 /g6 | 28 | |
| D4 | 4 | |
| L | 35 | |
| L6 | 14.5 | |
| L7 | 9.5 | |
| L11+0.2 | 12 | |
| BP9 | 5 | |
| T1+0.1 | 3.0 | |
| 重量(KG) | 0.09 | |
| 額定動載C(N) | 12300 | |
| 額定靜載C0 | 16100 | |
| 速度1)Vmax(m/min) | 30 |
1）帶標準密封
2）用于精密滾壓絲杠 SN-R 公差等級T5,T7,T9
3)部分有螺紋左旋的款式可供訂貨
