所有 IndraDrive 控制單元 – 從簡單的變頻器到帶集成式運動控制的*端伺服驅動器 – 皆與所有 IndraDrive C 驅動器和IndraDrive M 逆變器兼容
控制單元在性能、功能和配置上有所不同。當與各種固化軟件版本和操作面板組合時，實現任何可能的要求。這種靈活的系統概念對于應對您的個性化應用開啟了廣泛的選擇 – 始終提供優化的技術和經濟解決方案。
以下力士樂BASIC控制單元可供選擇：
?? BASIC OPEN LOOP
?? BASIC ANALOG
?? BASIC PROFIBUS
?? BASIC SERCOS
?? BASIC UNIVERSAL - 單軸
?? BASIC UNIVERSAL - 雙軸
<1>BASIC OPEN LOOP –用于無需編碼器的應用
該控制單元是專門為無需編碼器的變頻器應用而設計的。
根據接收到的模擬輸入信號或數字輸入信號來設定轉數。
狀態信號和診斷信號會通過數字量輸出或零電位繼電器觸點輸出。
為進行輕松調試，可使用 VCP 01 標準操作面板或裝有 Rexroth IndraWorks 軟件的 PC。

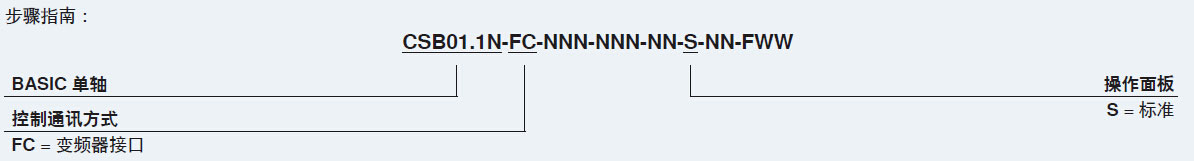

訂購您的 BASIC OPEN LOOP 控制單元的簡單步驟指南（CSB01.1N-FC-NNN-NNN-NN-S-NN-FWW）：
<2>BASIC ANALOG –得到驗證的技術，具有成本效益
該控制組件可讓您享受帶有傳統的 ±10 V 模擬量接口的控制系統上的數字驅動技術的許多優勢。另外，其增加了隨時擴展控制設備的選項，可通過更換控制組件同時保留電氣柜設置來加入其它通訊接口。
默認的速度可通過模擬量輸入進行設定。控制系統和控制單元通過數字量輸入和輸出，對信號進行切換，如“控制使能”或“驅動停止”。驅動器內的編碼器仿真可系統化控制系統的實際位置。此外，您還可以選擇簡單的增量編碼器信號或SSI格式。
用于連接 IndraDyn 電機或其他標準化編碼器的適配接口，如 Hiperface®，已經集成。

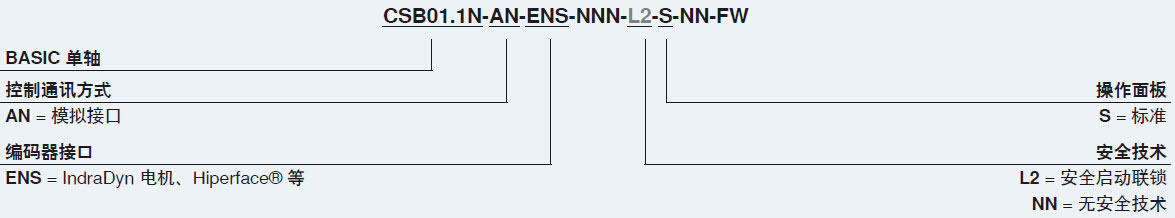

訂購您的 BASIC ANALOG 控制單元的簡單步驟指南(CSB01.1N-AN-ENS-NNN-L2-S-NN-FW)：
<3>BASIC PROFIBUS –用于工廠自動化的理想選擇
PROFIBUS 現場總線接口已在自動化制造技術和過程自動化中成功使用許多年。通過這種總線系統，控制系統循環地將所有理論值和實際值，包括狀態信號和診斷信號，在總線用戶間進行交換。
用于連接 IndraDyn 電機或其他標準化編碼器的適配接口，如 Hiperface®，已經集成。使用 IndraWorks 工程設計工具進行調試是一個便捷的 PROFIBUS 選項。

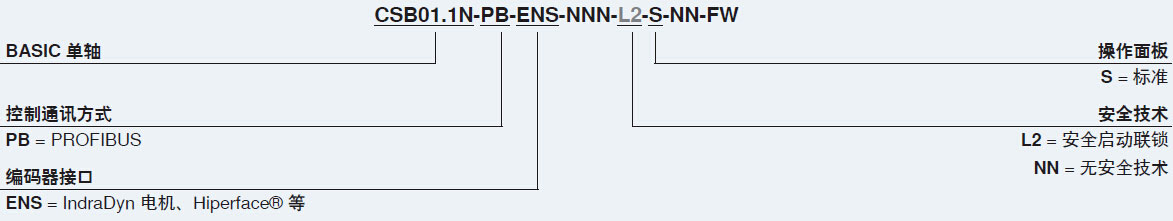

訂購您的 BASIC PROFIBUS 控制單元的簡單步驟指南(CSB01.1N-PB-ENS-NNN-L2-S-NN-FW)：
<4>BASIC SERCOS –精確且具成本效益
只有 sercos II1) 可讓您享受數字智能驅動技術的所有優勢。sercos II 與眾不同的一個特性是其在控制系統與控制單元之間傳輸所有目標和實際值所需的*短循環時間。結合所有驅動器的精確同步化，該接口即達到*高的動態響應性和精度。(1) sercos II 是國際標準化驅動接口 (IEC 61491/EN 61491)，可保障由不同制造商制造的數字驅動和控制的*優兼容性同時*大限度地發揮各個產品的特性。)
通過光纜進行信號交換，將在*少接線的情況下保障達到安全可靠的實時數據交換。用于連接 IndraDyn 電機或其他標準化編碼器的適配接口，如 Hiperface®，已經集成。利用工程設計工具 IndraWorks，一個便利的調試啟動選項是通過 sercos 服務通道，另一個是通過RS232 接口。

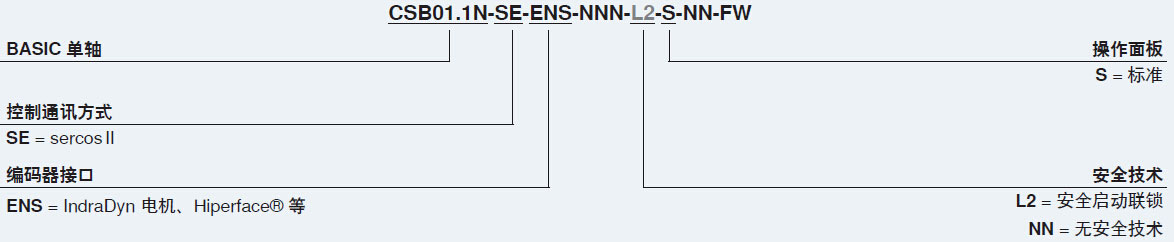

訂購您的 BASIC SERCOS 控制單元的簡單步驟指南(CSB01.1N-SE-ENS-NNN-L2-S-NN-FW)：
<5>BASIC UNIVERSAL 單軸 –可靈活用于個性化解決方案
無論您需要哪種通信方式，BASIC UNIVERSAL 都可以提供給您一個行業通用的接口選擇。這種控制單元可以*好地適合于各種應用要求 — 包括在您的領域內。
用于連接 IndraDyn 電機或其他標準化編碼器的適配接口，如 Hiperface®，已經集成。此外，該控制單元還提供一個自由選項插槽，用于連接其它的編碼器，模擬量 I/O 擴展，或用于輸出編碼器的仿真信號。
利用一塊附加的可插拔多媒體卡，可實現簡單的數據傳輸或復制驅動參數。同時，您也可以將這張卡做為擴展卡，存儲集成驅動的運作邏輯 (固件選項)。為進行輕松調試，可使用裝有 Rexroth IndraWorks 軟件的 PC。

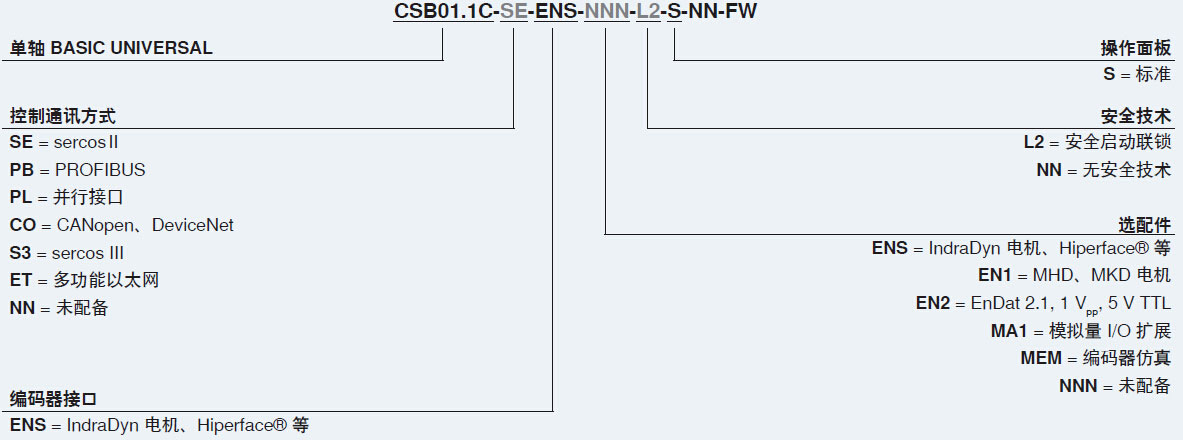

訂購您的 BASIC UNIVERSAL 單軸控制單元的簡單步驟指南(CSB01.1C-SE-ENS-NNN-L2-S-NN-FW)：
<6>BASIC UNIVERSAL 雙軸 –靈活、安全、節省空間
多個驅動軸和有限的安裝空間 – 這些是可通過 BASIC UNIVERSAL 雙軸控制單元可勝任且經濟地滿足的典型要求。通過 BASIC UNIVERSAL 雙軸，我們已在單個控制單元中實施兩個數字軸的所有功能。
利用符合 EN 13849-1 和 EN 62061 的認證安全技術，可對機器和操作員提供有效的保護。事實上，我們已將若干不同安全功能直接集成在驅動器中。這就提高了其安全性，節省了監視裝置，也減少了安裝投入。
就控制通訊方面而言，可在 sercos II、PROFIBUS、sercos III 和多功能以太網之間選擇。在需要滿足個性化應用的具體需要時，IndraDrive 為各種編碼器系統的連接、模擬量 I/O 擴展的連接，或仿真編碼器信號的輸出提供額外選項。
在雙軸控制單元中，與軸相關的驅動參數可以存儲在一個可選的多媒體卡中。

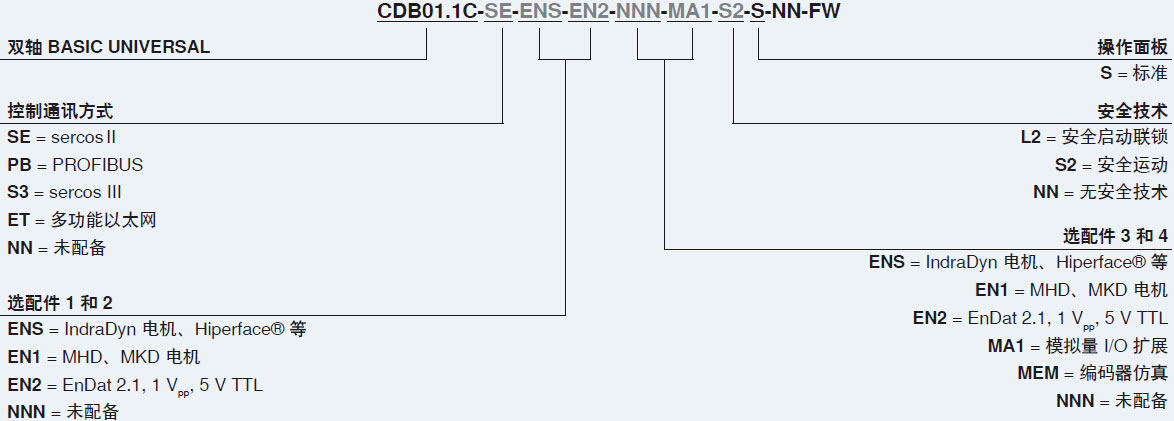

訂購您的 BASIC UNIVERSAL 雙軸控制單元的簡單步驟指南(CDB01.1C-SE-ENS-EN2-NNN-MA1-S2-S-NN-FW)：
